U domenu industrijskog rezanja, značaj geometrije rezne ivice ne može se precijeniti. Kao iskusan dobavljač rezača sa zupcima, iz prve ruke sam svjedočio kako zamršeni dizajn oštrice može transformirati efikasnost, preciznost i ukupne performanse reznih alata. U ovom blogu ću se pozabaviti dubokim uticajem vrhunske geometrije na performanse rezanja, oslanjajući se na svoje dugogodišnje iskustvo u industriji.
Razumevanje najsavremenije geometrije
Geometrija rezne ivice obuhvata niz parametara, uključujući nagibni ugao, zazorni ugao, radijus rezne ivice i profil zuba. Svaki od ovih elemenata igra ključnu ulogu u određivanju načina na koji nazubljeni rezač stupa u interakciju sa radnim komadom tokom procesa rezanja.
Nagibni ugao, na primjer, je ugao između prednje strane rezača i referentne ravni okomite na brzinu rezanja. Pozitivan nagibni ugao smanjuje silu rezanja i potrošnju energije, što ga čini idealnim za rezanje mekih materijala. S druge strane, negativan nagibni ugao povećava snagu rezne ivice, čineći je pogodnom za rezanje tvrdih i abrazivnih materijala.
Zazorni ugao, koji je ugao između bočne strane rezača i referentne ravnine okomite na površinu radnog predmeta, sprečava trljanje rezača o radni predmet, smanjujući trenje i stvaranje toplote. Veći zazor može poboljšati učinak rezanja smanjenjem habanja rezača, ali također može oslabiti reznu ivicu.
Radijus rezne ivice, ili poluprečnik zaobljenog vrha rezne ivice, utiče na oštrinu rezača. Manji radijus rezne ivice rezultira oštrijim rezom, koji može lakše i sa manje sile rezati materijale. Međutim, vrlo mali radijus rezne ivice može dovesti do preranog trošenja i lomljenja rezača.
Profil zuba, koji se odnosi na oblik zuba na glodalu, takođe može imati značajan uticaj na performanse rezanja. Različiti profili zubaca dizajnirani su za specifične primjene, kao što su gruba obrada, završna obrada ili sečenje velikom brzinom. Na primjer, za rezanje drva i plastike obično se koristi profil s pilastim zubima, dok je za rezanje metala pogodniji profil kvadratnog zuba.
Uticaj na performanse rezanja
Geometrija oštrice ima direktan utjecaj na nekoliko aspekata performansi rezanja, uključujući silu rezanja, završnu obradu površine, vijek trajanja alata i formiranje strugotine.
Sila rezanja
Sila rezanja je sila potrebna za rezanje kroz radni komad. Dobro dizajnirana geometrija rezne ivice može smanjiti silu rezanja optimiziranjem nagibnog ugla, zazornog ugla i radijusa rezne ivice. Na primjer, pozitivan nagibni ugao može smanjiti silu rezanja omogućavajući rezaču da lakše prodre u radni predmet, dok veći zazorni kut može smanjiti trenje između rezača i radnog komada.
Završna obrada
Površinska obrada radnog komada važan je faktor u mnogim aplikacijama, kao što su precizna obrada i proizvodnja automobila. Oštra rezna ivica sa malim radijusom rezne ivice može proizvesti glatkiju završnu obradu smanjujući količinu deformacije i kidanja materijala. Osim toga, profil zuba također može utjecati na završnu obradu površine. Na primjer, profil s finim zubima može proizvesti glatkiju završnu obradu od profila s grubim zubima.
Životni vijek alata
Vijek trajanja alata je vrijeme u kojem se rezač može koristiti prije nego što ga treba zamijeniti. Geometrija oštrice koja smanjuje silu rezanja i stvaranje topline može produžiti vijek trajanja alata smanjenjem habanja i lomljenja rezača. Na primjer, veći kut zazora može spriječiti trljanje rezača o radni predmet, smanjujući trenje i stvaranje topline, što može dovesti do preranog trošenja rezača.
Formiranje čipova
Formiranje strugotine je proces kojim se materijal uklanja sa radnog komada tokom procesa rezanja. Dobro dizajnirana geometrija rezne ivice može kontrolisati formiranje strugotine optimizacijom nagibnog ugla, zazornog ugla i profila zubaca. Na primjer, pozitivan nagibni ugao može proizvesti kontinuiranu strugotinu, koju je lakše ukloniti iz zone rezanja, dok negativan nagibni ugao može proizvesti segmentiranu strugotinu, što može zahtijevati dodatne metode uklanjanja strugotine.
Primjena u različitim industrijama
Uticaj vrhunske geometrije na performanse rezanja očigledan je u različitim industrijama, uključujući obradu drveta, metalopreradu, preradu plastike i proizvodnju automobila.
Obrada drveta
U drvoprerađivačkoj industriji, zupčasti glodali se obično koriste za rezanje, oblikovanje i završnu obradu drveta. Geometrija reznih rubova rezača može imati značajan utjecaj na kvalitetu reza i završnu obradu drveta. Na primjer, oštar rezač s malim polumjerom rezne ivice može proizvesti gladak i čist rez, dok rezač sa većim korakom zuba može brže sjeći debelo drvo.
Obrada metala
U metaloprerađivačkoj industriji, nazubljeni glodali se koriste za širok spektar primjena, kao što su glodanje, tokarenje i bušenje. Geometrija reznih ivica kritična je za postizanje visoke preciznosti i završne obrade metalnih dijelova. Na primjer, rezač s negativnim prednjim kutom i malim radijusom rezne ivice može se koristiti za rezanje tvrdih metala, dok se rezač s pozitivnim prednjim kutom i većim nagibom zubaca može koristiti za grube operacije.
Prerada plastike
U industriji prerade plastike, nazubljeni rezači se koriste za rezanje, obrezivanje i oblikovanje plastičnih materijala. Geometrija reznih rubova rezača može utjecati na kvalitetu reza i završnu obradu plastičnih dijelova. Na primjer, rezač s oštrim reznim rubom i malim korakom zubaca može proizvesti gladak i čist rez u plastičnim materijalima, dok rezač sa većim korakom zuba može brže rezati debele plastične ploče.
Automotive Manufacturing
U industriji proizvodnje automobila, zupčasti glodali se koriste za razne primjene, kao što su strojna obrada motora, proizvodnja prijenosa i rezanje karoserije. Geometrija reznih oštrica ključna je za postizanje visoke preciznosti i kvaliteta u automobilskim dijelovima. Na primjer, rezač s profilom finih zubaca i malim polumjerom rezne ivice može se koristiti za završne operacije na komponentama motora, dok se rezač s većim nagibom zubaca i negativnim nagibnim kutom može koristiti za grube operacije na pločama karoserije.
Odabir prave geometrije rezne ivice
Odabir prave geometrije rezne ivice za određenu primjenu zahtijeva pažljivo razmatranje nekoliko faktora, uključujući materijal koji se reže, proces rezanja, željenu završnu obradu površine i vijek trajanja alata.
Materijal za rezanje
Materijal koji se reže jedan je od najvažnijih faktora u odabiru prave geometrije rezne ivice. Različiti materijali imaju različita svojstva, kao što su tvrdoća, žilavost i abrazivnost, što zahtijeva različite geometrije reznih rubova. Na primjer, tvrdi i abrazivni materijal može zahtijevati rezač s negativnim prednjim kutom i malim polumjerom rezne ivice, dok meki i duktilni materijal može zahtijevati rezač s pozitivnim nagibnim uglom i većim radijusom rezne ivice.
Proces rezanja
Proces rezanja, kao što je glodanje, tokarenje ili bušenje, takođe utiče na izbor geometrije rezne ivice. Različiti procesi rezanja imaju različite zahtjeve za silu rezanja, završnu obradu površine i formiranje strugotine, što se može optimizirati odabirom prave geometrije rezne ivice. Na primjer, proces rezanja velike brzine može zahtijevati rezač s pozitivnim nagibnim kutom i malim nagibom zubaca kako bi se smanjila sila rezanja i stvaranje topline.
Željena završna obrada površine
Željena obrada površine obratka je još jedan važan faktor u odabiru prave geometrije rezne ivice. Glatkija obrada površine može zahtijevati rezač s manjim radijusom rezne ivice i finijim profilom zubaca, dok grublja obrada površine može omogućiti rezač sa većim radijusom rezne ivice i grubljim profilom zuba.
Životni vijek alata
Vijek trajanja alata je važan faktor pri odabiru prave geometrije rezne ivice. Duži vijek trajanja alata može smanjiti troškove zamjene alata i povećati produktivnost procesa rezanja. Geometrija oštrice koja smanjuje silu rezanja i stvaranje topline može produžiti vijek trajanja alata smanjenjem habanja i lomljenja rezača.
Zaključak
U zaključku, geometrija rezne ivice igra ključnu ulogu u određivanju performansi rezanja zupčastih glodala. Razumijevanjem utjecaja geometrije rezne ivice na silu rezanja, završnu obradu površine, vijek trajanja alata i formiranje strugotine, te odabirom prave geometrije rezne ivice za određenu primjenu, proizvođači mogu poboljšati efikasnost, preciznost i kvalitet svojih procesa rezanja.

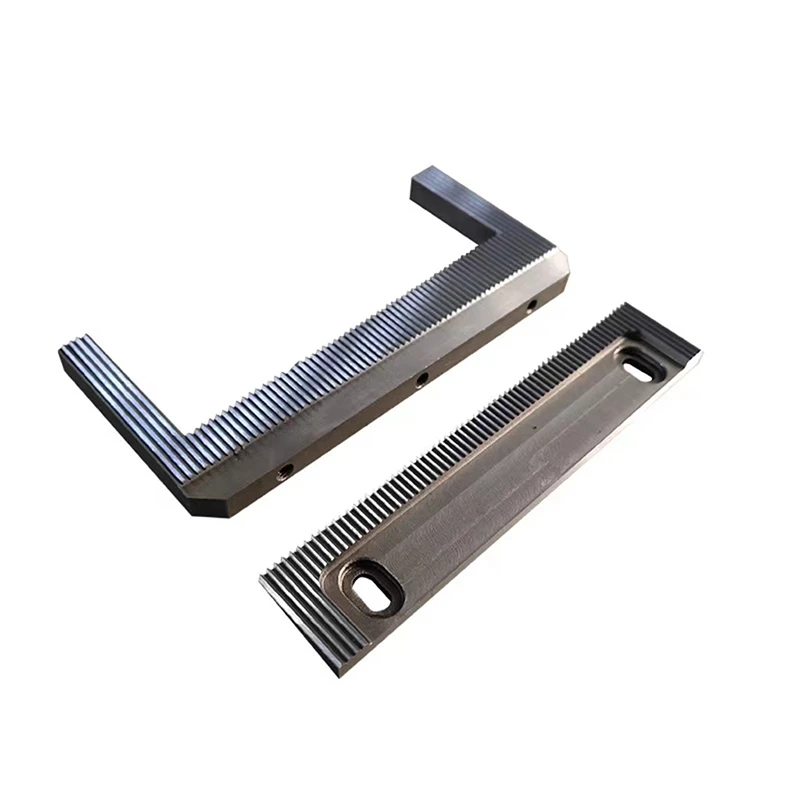

Kao dobavljač rezača sa zupcima, nudim širok raspon rezača s različitim geometrijama reznih rubova kako bih zadovoljio različite potrebe svojih kupaca. Bilo da ste u industriji obrade drveta, metala, prerade plastike ili proizvodnje automobila, mogu vam pomoći da odaberete pravi rezač za vašu primjenu. Da biste saznali više o našim proizvodima, posjetiteCharter Machine Blade,Oštrica za trimovanje guma, iOštrica mašine za zaptivanje kartona.
Ako ste zainteresirani za kupovinu naših zubnih glodala ili imate bilo kakva pitanja o našim proizvodima, slobodno nas kontaktirajte za konsultacije. Radujemo se što ćemo raditi s vama na poboljšanju vaših performansi rezanja i ostvarivanju vaših proizvodnih ciljeva.
Reference
- Kalpakjian, S., & Schmid, SR (2010). Proizvodno inženjerstvo i tehnologija. Pearson Prentice Hall.
- Trent, EM, & Wright, PK (2000). Metal Cutting. Butterworth-Heinemann.
- Shaw, MC (2005). Principi rezanja metala. Oxford University Press.
